Главная / Комплектующие для конвейеров / Ролики и роликоопоры
Ролики и роликоопоры

Ролики и роликоопоры
Рама конвейера с роликами Рама конвейера с роликами

Ролики и роликоопоры ленточных конвейеров


Конвейерные ролики используются для поддержания ленты в ленточных конвейерах.  Ролики имеют различный диаметр, от 57 мм до 219 мм. Длина роликов может составлять порядка 2 500 мм, при этом толщина ячейки достигает 8 мм, но может равняться и 3 мм. Современные производители изготавливают конвейерные ролики с несколькими вариантами исполнения оси. Также есть возможность изготовления нестандартных роликов, согласно чертежам, которые представляет заказчик.

Характеристики роликов:
- не требуют обслуживания в течение срока эксплуатации,
- могут использоваться при температуре от -40 до +200 С,
- обладают прочной конструкцией, что позволяет их эксплуатировать в особо тяжелых условиях.





Виды роликоопор
  • Роликоопоры нижние прямые. Их функция заключается в поддержании нижней ветви ленты.
  • Роликоопоры верхние прямые. Они необходимы для нормального функционирования верхней рабочей ветви ленты. Их шаг идентичен шагу желобчатых роликоопор.
  • Роликоопоры желобчатые. Роликоопоры верхние желобчатые не имеют футеровки, поэтому считаются рядовыми.
  • Роликоопоры дефлекторные нижние для плоской ленты. Они применяются на секциях средней части конвейера с шагом от 10 до15 м.

В зависимости от допустимых нагрузок, ролики могут иметь различные типоразмеры для одной и той же ширины ленты. Соответственно выбор диаметра роликов напрямую связан со степенью нагрузки на ленту. При этом все желобчатые роликоопоры имеют определенный угол наклона. Он может быть 30, 20 и 10 градусов.

Чертежи конвейерного ролика и роликоопор:

Роликоопоры желобчатые: В  — Ширина ленты (мм);  D  — Диаметр роликов (мм); L  — Длина обечайки ролика (мм); А  — Присоединительный размер к раме конвейера (мм); h  — Высота центрального ролика (мм); S  — Ширина паза посадки оси ролика (мм)
Роликоопоры желобчатые: В  — Ширина ленты (мм); D  — Диаметр роликов (мм); L  — Длина обечайки ролика (мм); А  — Присоединительный размер к раме конвейера (мм); h  — Высота центрального ролика (мм); S  — Ширина паза посадки оси ролика (мм)


Роликоопоры прямые: В  — Ширина ленты (мм); D  — Диаметр роликов (мм); Н  — Высота оси ролика (мм); a  — Межцентровое расстояние присоединительных пазов (мм); c  — Ширина паза (мм); b  — Ширина паза под лыску (мм); k  — Длина паза (мм)
Роликоопоры прямые: В  — Ширина ленты (мм); D  — Диаметр роликов (мм); Н  — Высота оси ролика (мм); a  — Межцентровое расстояние присоединительных пазов (мм); c  — Ширина паза (мм); b  — Ширина паза под лыску (мм); k  — Длина паза (мм)


Дефлекторный ролик: D  — Диаметр роликов (мм); L  — Длина обечайки ролика (мм); Н  — Высота оси ролика (мм); a  — Межцентровое расстояние присоединительных пазов (мм)
Дефлекторный ролик: D  — Диаметр роликов (мм); L  — Длина обечайки ролика (мм); Н  — Высота оси ролика (мм); a  — Межцентровое расстояние присоединительных пазов (мм)

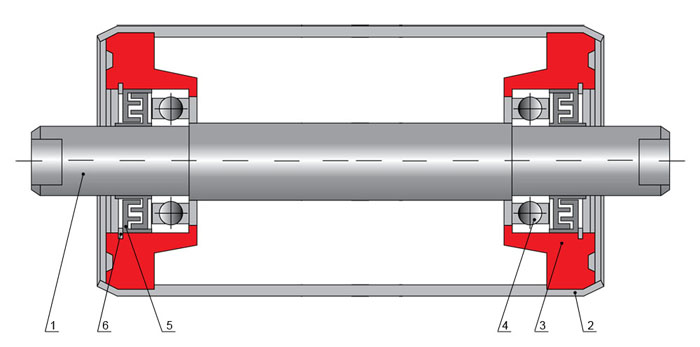

Конвейерный ролик (в цветном исполнении): 1. Осевой вал; 2. Обечайка; 3. Корпус подшипникового узла; 4. Подшипник; 5. Лабиринт пылезащитный трехканальный; 6. Кольцо стопорное
Конвейерный ролик (в цветном исполнении): 1. Осевой вал; 2. Обечайка; 3. Корпус подшипникового узла; 4. Подшипник; 5. Лабиринт пылезащитный трехканальный; 6. Кольцо стопорное


Роликоопоры желобчатые

Ширина ленты B, ммТипоразмер роликоопорыРазмеры, мм
DhLAac
400ЖГ 400-D-3076, 89, 10219516062013014
500ЖГ 500-D-3076, 89, 10219520072013014
650ЖГ 650-D-3076, 89, 102, 10820025087013014
800ЖГ 800-D-3089, 102, 108, 127, 133, 159200—2753101100170, 20016
1000ЖГ 1000-D-30108, 127, 133, 159200—2753801300170, 20016
1200ЖГ 1200-D-30108, 127, 133, 159200—2754601550170, 20016
1400ЖГ 1400-D-30127, 133, 159285530175020016
1600ЖГ 1600-D-30159285600195020016
2000ЖГ 2000-D-30159340750240027016
