Барабаны ленточных конвейеров

Барабаны ленточных конвейеров
Барабан неприводной Барабан неприводной Барабан неприводной Барабан приводной футерованный Барабаны приводные Барабаны приводные Барабаны приводные

Барабаны ленточных конвейеров


Основная часть любого ленточного конвейера – это не рама конвейера или промежуточные опорные ролики, а приводные и неприводные барабаны.

Барабаны являются одной из составных частей механизма, приводящего в движение и регулирующего силу натяжения конвейерной ленты, а также изменяющего ее угол наклона или направление движения при выполнении механизированных работ.

Все виды барабанов (приводные, натяжные, отклоняющиеся) должны обеспечивать равномерность движения и оптимальное натяжение конвейерной ленты во время производственного процесса. Барабаны могут выдерживать значительные нагрузки, в таких случаях применяется индекс Y, что означает – усиленные (подшипники усиленных барабанов имеют большие размеры, чем у обычных). Именно диаметр подшипника, так же как и ширина конвейерной ленты, являются определяющими факторами при выборе типа барабана. Размер консоли приводного вала зависит от типа редуктора и способа соединения привода и приводного барабана.

Каждый барабан рассчитан на определенную мощность конвейера. Поэтому к важнейшим параметрам этого механизма относятся прочностная и функциональная характеристики. Чем больше величина крутящего момента и чем выше допустимая нагрузка на движущуюся ленту, тем выше прочностная характеристика. Функциональная характеристика – определяется расчетными формулами (коэффициент), и означает силу сцеплении ленты и барабана.

Компания ООО "НерудСтройСервис" предлагает услугу по футеровке барабанов приводных ромбовидной резиной.

Контакты ООО «НерудСтройСервис»:


телефон:  8 861 268-73-58                    e-mail:   info@nerudss.ru

                8 918 990-62-40                                nerudss@yandex.ru

                8 928 040-43-63                                m2@nerudcc.ru


Чертежи барабанов натяжного и приводного:

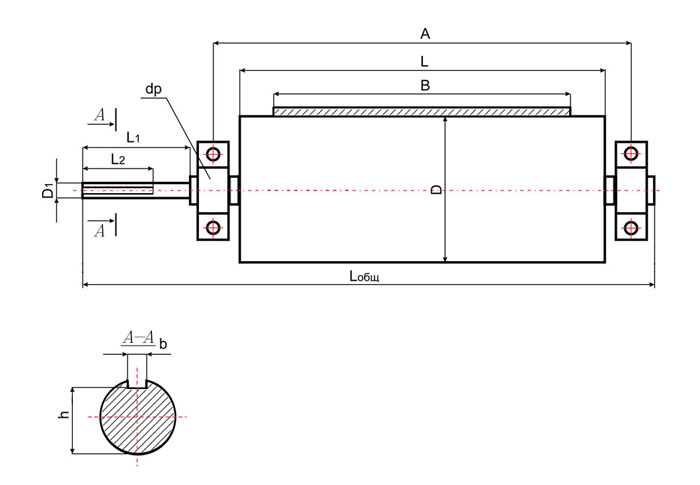

Барабаны приводные:  В  — Ширина ленты (мм); D  — Диаметр барабана (мм); D1  — Диаметр консоли (мм); Lобщ  — Общая длина вала (мм); L  — Длина обечайки барабана (мм); L1  — Длина консоли (мм); L2  — Длина шпонки (мм); b  — Ширина проточки под шпонку (мм); h  — Глубина проточки под шпонку (мм); dp  — Диаметр подшипника (мм); А  — Присоединительный размер к раме конвейера (мм)
Барабаны приводные: В  — Ширина ленты (мм); D  — Диаметр барабана (мм); D1  — Диаметр консоли (мм); Lобщ  — Общая длина вала (мм); L  — Длина обечайки барабана (мм); L1  — Длина консоли (мм); L2  — Длина шпонки (мм); b  — Ширина проточки под шпонку (мм); h  — Глубина проточки под шпонку (мм); dp  — Диаметр подшипника (мм); А  — Присоединительный размер к раме конвейера (мм)

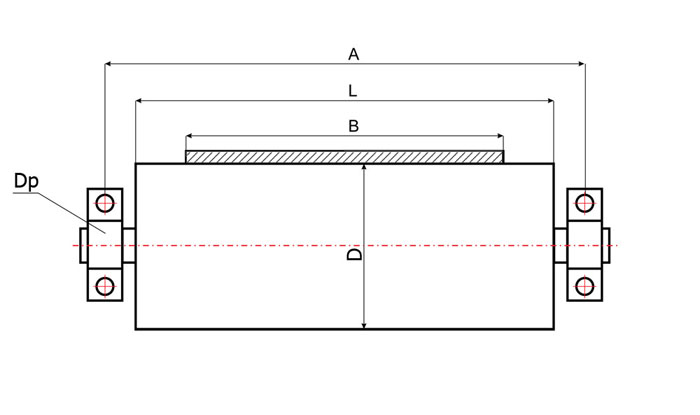

Барабаны не приводные: В  — Ширина ленты (мм); D  — Диаметр барабана (мм); L  — Длина обечайки барабана (мм); А  — Присоединительный размер к раме конвейера (мм); dp  — Диаметр подшипника (мм)
Барабаны не приводные: В  — Ширина ленты (мм); D  — Диаметр барабана (мм); L  — Длина обечайки барабана (мм); А  — Присоединительный размер к раме конвейера (мм); dp  — Диаметр подшипника (мм)


Технические характеристики

Ширина ленты
B, мм

Типоразмер
барабана

Размеры, мм

D

A

L

L1

400

400-DГ(Ф)-dp

220, 250, 315, 400

730

500

Зависит от типа редуктора

500

500-DГ(Ф)-dp

220, 250, 315, 400, 500, 630

850

600

650

650-DГ(Ф)-dp

220, 250, 315, 400, 500, 630

1000

750

800

800-DГ(Ф)-dp

315, 400, 500, 630, 800

1350

950

1000

1000-DГ(Ф)-dp

400, 500, 630, 800, 1000

1580

1150

1200

1200-DГ(Ф)-dp

400, 500, 630, 800, 1000

1900

1400

1400

1400-DГ(Ф)-dp

400, 500, 630, 800, 1000

2000

1600

1600

1600-DГ(Ф)-dp

400, 500, 630, 800, 1000

2200

1800

2000

2000-DГ(Ф)-dp

630, 800, 1000

2800

2200
