Приводы и натяжные устройства ленточных конвейеров

Производим на заказ приводные и натяжные станции для ленточных конвейеров. Узнать больше!
Контакты:
+7 861 206-77-95
+7 861 268-73-58
nerudss@yandex.ru

В ленточном конвейере движущая сила ленте передается трением при огибании ею приводного барабана или при контакте приводной ленты с грузонесущей.

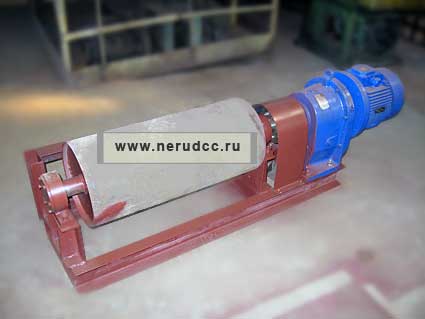

Основными элементами привода ленточного конвейера являются один или два (реже три) приводных барабана и приводные блоки, состоящие из электродвигателя, редуктора, соединительных муфт и тормоза, обводные барабаны, пусковая и регулирующая аппаратура.

Натяжные устройства придают ленте натяжение, достаточное для передачи на приводном барабане тяговой силы трением при пуске конвейера и при установившемся движении, ограничивают провисание ленты между роликоопорами, компенсируют удлинение ленты в результате вытяжки ее в процессе работы и сохраняют некоторый запас длины ленты, необходимый для ее ремонта при повреждениях.

Натяжные устройства ленточных конвейеров могут быть винтовыми, грузовыми, гидравлическими, грузо-лебедочными и грузо-пружинными; натяжение ленты осуществляют перемещением натяжного барабана.

Функционирование конвейера невозможно без приводных и натяжных станций.

• Натяжные и приводные станции обеспечивают ленте напряжение, благодаря которому осуществляется оптимальное для передачи на приводе тяговой силы трением при установившемся движении и пуске конвейера.
• Натяжные и приводные станции нужны для того, чтобы ограничивать провисание ленты между роликоопорами.
• Натяжные устройства компенсируют удлинение ленты в результате вытяжки ее в процессе работы.

Выбор типа натяжного устройства зависит от назначения и рабочих характеристик конвейера. Винтовые натяжные устройства применяются в тех случаях, когда длина конвейера не должна превышать 50 м, а ширина ленты должна быть в пределах 1200-2000 мм. Тип винтового натяжного устройства должен соответствовать типу барабана.

Устройства натяжные грузовые должны соответствовать типу тележек и натяжных рам. Выбор типоразмера тележек определяют по расчетному усилию, а также технологическим особенностям конвейерной линии. Чтобы выполнить такой расчет, необходимо знать специальные формулы, которые определяют различные величины.

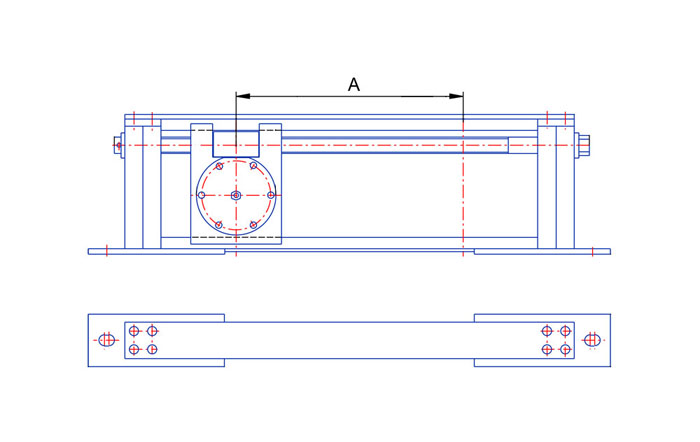

Чертеж натяжного винтового устройства:

Натяжное винтовое устройство
